天天综合天天看夜夜添狠狠玩-天天综合天天干-天天综合天天操-天天综合天天-久久dj视频-久久bb

滑石粉、碳酸鈣、硫酸鋇等無機(jī)填料是改性PP中常用的粉體填充組分，尤其是在高填充時，可以起到降低成本的作用。此外，在降本之外，還可賦予某類塑料制品以剛性、耐熱性、尺寸穩(wěn)定性、高光澤等效果，發(fā)揮其功能性作用。但在加工、貯存和使用過程中，難免會受到熱氧老化的影響，從而發(fā)生變化：

1、外觀方面

如：材料發(fā)粘、粉化、變脆、變形以及顏色變化；

2、機(jī)械性能方面?

如：拉伸、彎曲、沖擊等性能下降；

3、電學(xué)性能方面

如：擊穿電壓、電阻率等性能下降；

4、阻燃性能方面

如：阻燃等級下降。

PP材料受到熱氧老化影響后，產(chǎn)品的使用壽命會縮短，這樣大大影響了產(chǎn)品的經(jīng)濟(jì)性和環(huán)保性，從而限制了產(chǎn)品的使用范圍。以下主要以滑石粉、碳酸鈣和硫酸鋇為例探討無機(jī)礦物粉體對PP材料熱老化性能的影響。

上表為不同種類的滑石粉、碳酸鈣和硫酸鋇填充PP材料在150℃，14天的烘箱中熱老熱后的樣板對比，可以看出同一種無機(jī)礦物粉體對PP熱老化的影響會有所差異，比如有些滑石粉的耐老化效果較差，而有些滑石粉具有優(yōu)良的耐老化性，碳酸鈣和硫酸鋇亦是如此，因此，在選擇無機(jī)礦物粉體的種類和規(guī)格至關(guān)重要。

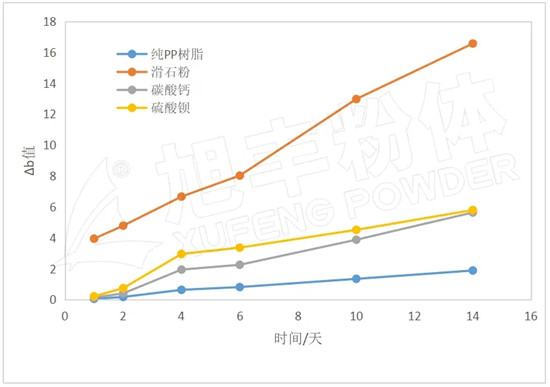

上圖是純PP樹脂、滑石粉填充PP、碳酸鈣填充PP和硫酸鋇填充PP在150℃的烘箱中老化實(shí)驗(yàn)，隨著熱老化天數(shù)的增加，其Δb值（耐黃變）的變化。由圖可知:

1、隨著老化時間的延長，四個試樣的Δb均呈增加趨勢；

2、無機(jī)礦物填料的存在，無論是滑石粉、碳酸鈣還是硫酸鋇，均會加速PP的老化；

3、滑石粉對老化的加速效應(yīng)更強(qiáng)。

實(shí)際生產(chǎn)生活中，不同高分子材料及其制品所處的環(huán)境條件是不同的，因此在不同的應(yīng)用場合下，對所用材料的抗老化要求不同。如：有的客戶需要解決材料在儲存過程中的變色老化問題；有的客戶需要解決材料在擠出抽粒、注塑成型等加工過程中的黃變等老化問題；有的客戶需要解決制品在長期較高溫度環(huán)境下使用過程中存在的長期抗熱氧老化問題；還有的客戶需要解決戶外使用環(huán)境下制品耐久性的問題等等。但不同客戶對同一種材料的抗老化要求也不同，如有的客戶需要解決高溫下不同時間的熱氧老化問題；有的則需要戶外使用環(huán)境條件下不同時間的耐候問題等等。

總之，對材料抗老化的要求千變?nèi)f化。我們在實(shí)際生產(chǎn)及應(yīng)用中，要根據(jù)PP材料的使用環(huán)境條件進(jìn)行針對性的有效防老化處理，才能真正解決其老化問題。
